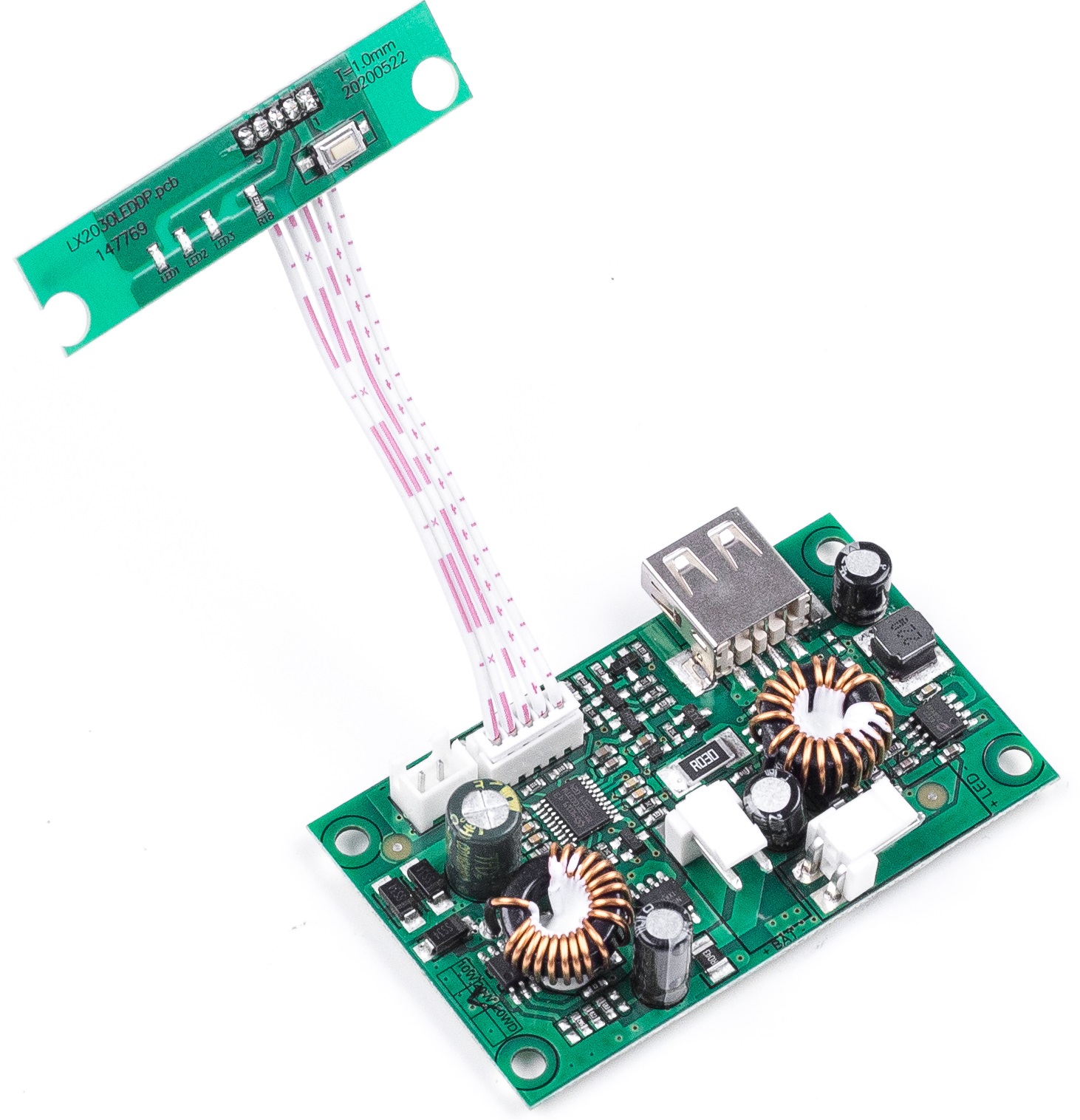

AN-LEDCL-10W是应用于锂电池供电系统的LED控制板，该产品具有锂电池充电管理系统， LED调光控制部分，USB充电接口模块。主要特色如下：
■ 输入电压：输入电压：6-8.4V（2串锂电包）
■ 支持10W LED恒流控制、高效率 （典型效率95%）
■ 支持LED调光
■ 具有充电过压保护
■ 具有放电欠压保护
■ 充电效率高（典型效率96%）
■ 具有充电器输入反接保护
■ 电池供电时极低的待机电流：< 5uA
■ 具备电量显示
■ 具备LED负载检测功能，当开关将产品设置为LED点亮模式，如果LED没有接上 2小时后休眠
■ 双面板PCB布局，使其可靠性更高
高性能同步整流DC-DC充电部分AN-LEDCL-10W充电部分在输入直流电压为11V-30V的情况下，恒流/恒压 控制的同步降压充电器。实现1.5A的连续输出电流给电池充电，恒压充电截止电压为8.4V。具有良好的线性调整和负载调整能力。恒流控制模式提供了快速的瞬态响应和易于回路稳定。产品内部MCU实时对输入电压进行监控，如果超出了11V-30V的范围，关闭充电功能；同时还对锂电池性能进行检测，如果电池损坏，则关闭充电功能，并报警显示。如果电池正常，则进行充电管理，同时显示充电进度。 | 高性能稳定恒流LED照明控制部分LED驱动部分采用32位 ARM Cortex M0 MCU进行开关降压DC-DC转换器设计，可精确操作可调恒流源，由于软件操作的灵活性，可完成各自LED照明效果。 ● 照明曲线定制化可调 ● 输出电流精度：±3% ● LED端开路短路保护 ● 抑制零电流消耗 ● 过热关机 | 高性能同步整流DC-DC USB充电部分USB充电端口控制器，采用同步整流输出，效率高，节约电池电能。输出5V 1.5A ，配置了线路压降补偿，充电电流限制。内置软启动防止上电时的涌入电流，CC/CV模式控制提供恒流充电和恒压充电阶段之间的平稳过渡。可自动检测Apple®设备、三星设备和通用BC1.2&YD/T 1591-2009设备。 ● 效率高达96% ● CV/CC模式控制（恒压和恒流） ● 自动USB充电器识别，支持Apple®设备快速充电。（Apple®2.4A模式）。支持三星®设备快速充电。支持BC1.2&YD/T 1591-2009充电规范 ● 充电电流限制 ● 输出过压保护 ● 过热保护 |
产品参考标准
● EN60598-1（GB7000.1）《灯具一般安全要求与试验》
● EN60598-2-4（《便携式通用灯具》
● EN61000-3-2《电磁兼容限值谐波》EN61000-3-3
● EN61547《灯具电磁兼容EMC标准》
● EN62384《LED模块用直流或交流电子控制装置性能要求》
Category | Description Data |
产品规格书 2020-11-22 |
