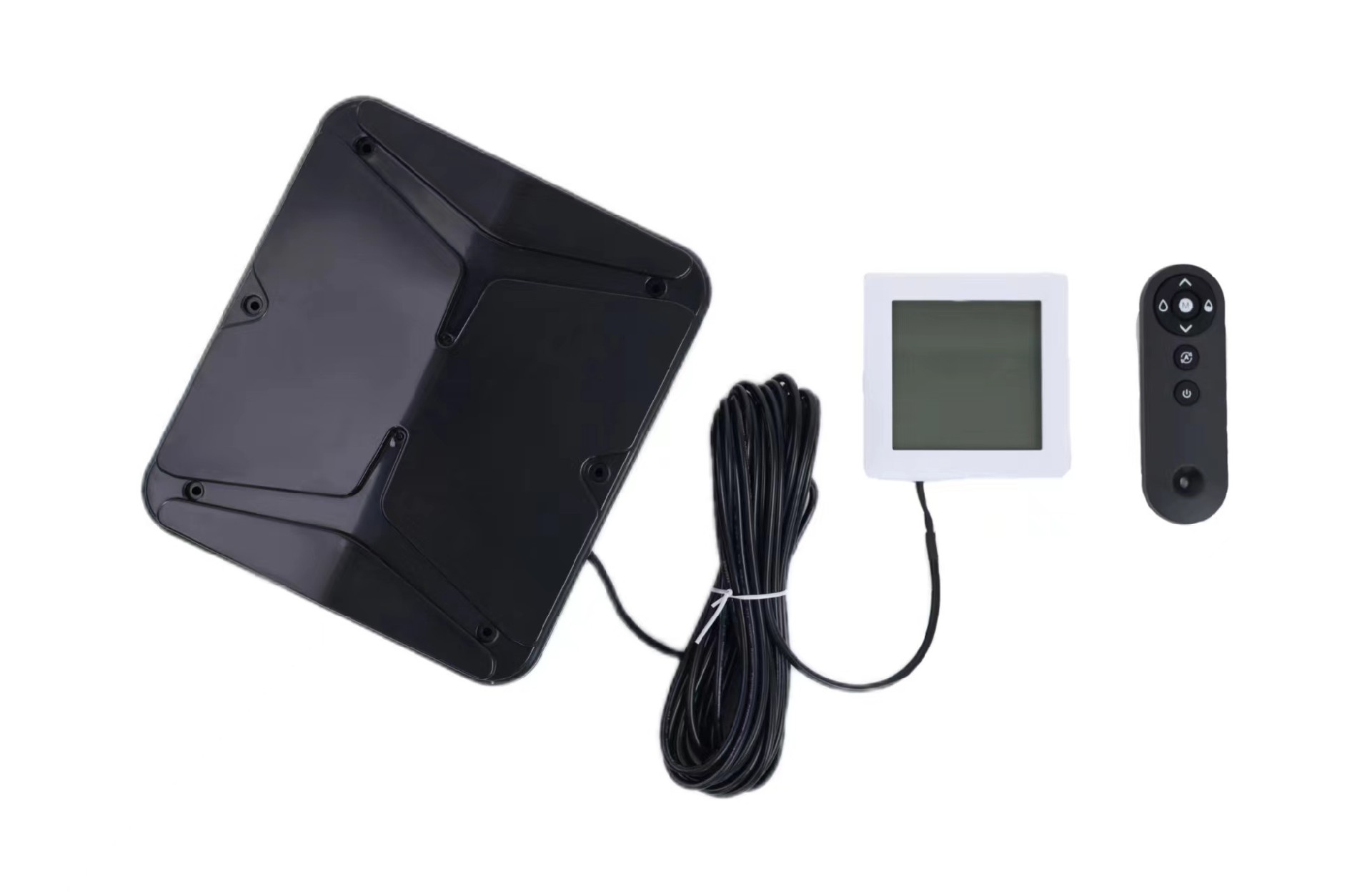

ANMT700-220V-FBY1

描述

ANMT700-220V-FBY1 是应用单相220V交流供电系统的高压冷风机电机驱动器，基于我司拥有自主知识产权的FanSPIN平台开发的电机驱动器，系统对电机参数依赖小，自适应能力强，使其高压电机可靠的工作。

■ 输入电压：180-277Vac 50/60Hz

■ 输入电流：6A

■ 驱动电机功率：UP to 700W

■ 控制电机额定转速 650RPM/Min

■ 无位置传感器闭环启动

■ 无感FOC 电机控制算法,使其电机噪音小

■ 可控制一个水泵及一个排水阀

■ 输入电过压保护/欠压保护/电机缺相、短路保护

■ 高温降频工作，保护电机安全可靠的工作

主要电气参数

项目参数
输入电压： 180-277VAC 输入频率： 47-63Hz 工作电流： 6A
电机结构：外转子电机槽极数： 23极48槽启动方式：零速闭环启动电机位置传感器：无传感器控制方式： FOC正弦波矢量控制降频调速范围： 200-650PRM
水泵控制： 5A 250V继电器排水阀控制： 5A 250V继电器
工作效率： >97% 散热方式：强制风冷 *外形尺寸： 200180102mm* 防水等级： IP65

接口

主控板

主控板接收调速板以及显示板的信号，去驱动无刷直流电机运行。包括以下接口：

AC220→连接单相220V电源

MOTO→连接无刷直流电机主相线

DISPLAY→连接显示板

PUMP→连接水泵

DRAIN→连接排水阀

液晶触控显示板

DATA→连接主控板

Category	Description Data
ANMT700-220V-FBY1 FOC 直流风机机驱动_20211122.pdf	产品规格书 2021-11-22

Category

Description Data

ANMT700-220V-FBY1 FOC 直流风机机驱动_20211122.pdf

产品规格书 2021-11-22
