ANML-SH300W-01

描述

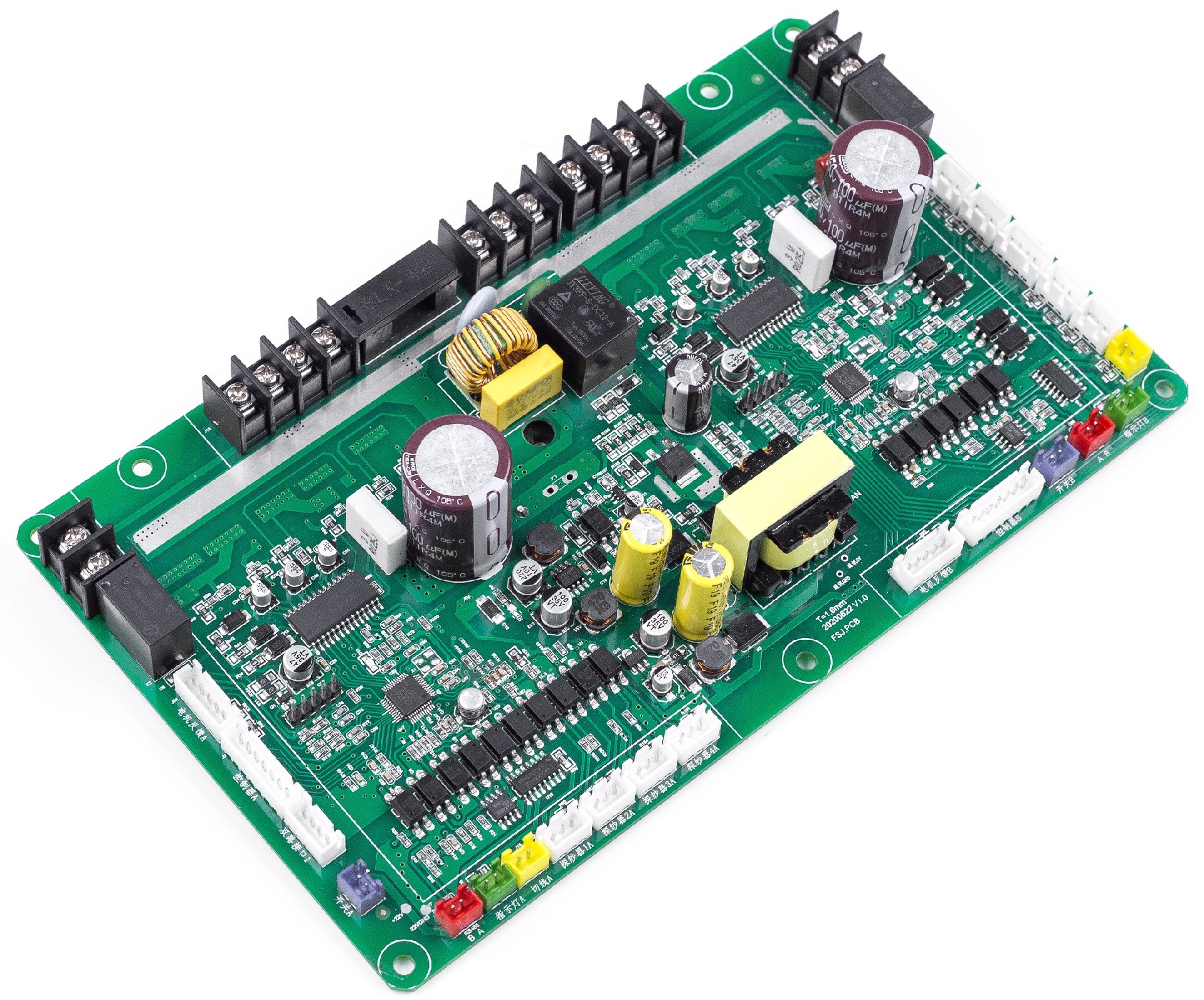

ANML-SH300W-01三相 PMSW（永磁同步）电机驱动板。改驱动器是为纺织机械行业络筒机配套的直流电机驱动，由于基于磁场定向控制（FOC）即矢量控制方式，控制更精细，为络筒机提供了一种像素级控制解决方案。噪音更低，绕线更柔。

改产品可同时驱动两个电机，同时系统内部集成了络筒机所需纺纱计长，断纱检测，脉冲检测等功能。

集成了RS485通讯，控制更加灵活，可接上位机集中控制。

● 更快的卷绕速度:本驱动器在实际工作过程中，额定线速度为600米/分，最大线速度达到800米/分。

● 更加节能:本控制系统所控制电机均为永磁直流无刷电机，同时有效的实现机械结构的分离，从而更好的实现能耗大幅降低。

● 本控制系统对直流无刷电机的稳态转速控制误差达到0.1%;

● 卷绕系统与导纱系统有效分离，能够实现不同卷绕比的纱线绕制;

● 稳定、精确、无超调的线速度控制性能，并提供更加灵活、丰富的线速度控制模式。系统内置单段线速度方式、两段线速度方式、线速度递减方式、线速度递增方式; .

● 人性化的智能控制性能，系统内置纱线智能计长功能，线速度智能动态稳定功能、超喂系统自整定同步跟踪等智能化功能，进一步简化了系统调试参数设置难度、大幅提高了系统自适应性能。

● 驱动马达功率：300W

● 驱动马达数量：2个

● 内核算法控制：FOC磁场定向控制/位置控制

输入电源要求：

输入电压	单相220V 50/60Hz
输入电流	5A

控制方式

保护功能

使用环境

● 使用场所：室内无腐蚀气体，无导电尘埃，通风良好

● 环境温度：-20℃-45℃

● 相对湿度：相对湿度90%以下，无结露

● 振动：振动0.5G以下

● 海拔高度：1000米以下
